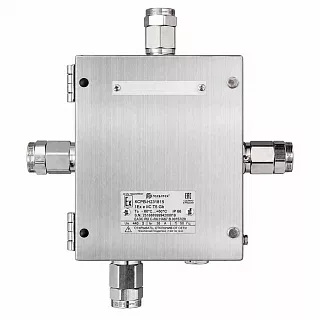

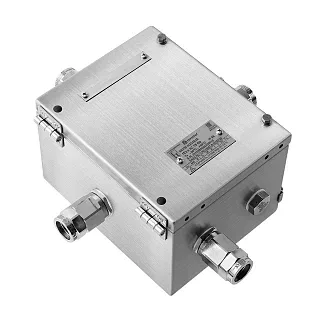

Взрывозащищенная клеммная коробка КСРВ-Н271815 из нержавеющей стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
КСРВ-Н271815 — вытянутый типоразмер серии КСРВ-Н с увеличенной длиной корпуса 270 мм при ширине 180 мм и глубине 150 мм. Такая геометрия ориентирована на компоновки, где требуется разместить оборудование преимущественно вдоль одной оси и сохранить достаточную глубину для подключения проводников и кабельных вводов.
По сравнению с КСРВ-Н232315 модель имеет ту же глубину 150 мм, но более вытянутую форму: 270×180 мм вместо квадратного основания 230×230 мм. Это дает иной характер внутренней компоновки и позволяет использовать монтажную панель размером 220×130 мм.
Для крепления корпуса предусмотрены два варианта размеров — 240×204 и 294×150 мм. Второй способ особенно подчеркивает вытянутую геометрию корпуса и должен учитываться при привязке коробки к монтажной поверхности.
Максимально допустимое количество кабельных вводов
Сторона А соответствует длинной стороне корпуса, сторона Б — короткой. Значения приведены в формате G/M.
| Код размера кабельного ввода | Сторона А, G/M | Сторона Б, G/M |
|---|---|---|
| 01 | 20/20 | 13/13 |
| 1 | 17/17 | 12/12 |
| 2 | 13/13 | 8/8 |
| 3 | 9/9 | 5/5 |
| 4 | 5/4 | 4/4 |
| 5 | 4/4 | 2/2 |
| 6 | 2/2 | 2/2 |
| 7 | 1/1 | 1/1 |
Для КСРВ-Н271815 различие между длинной и короткой сторонами выражено сильнее, чем у квадратных корпусов. Например, для кода 01 по стороне А допускается 20/20 вводов, а по стороне Б — 13/13; для кода 1 — 17/17 и 12/12 соответственно.
По коду 4 для стороны А указано значение 5/4, поэтому количество зависит от типа резьбы. Это необходимо учитывать при формировании схемы ввода кабелей и нельзя заменять единым значением.
Технические характеристики
Применение
КСРВ-Н271815 подходит для соединительных и распределительных схем, в которых требуется вытянутая монтажная зона и преимущественное размещение кабельных вводов по длинной стороне корпуса. Монтажная панель 220×130 мм позволяет организовать последовательное размещение элементов по длине, не переходя к квадратному корпусу большего основания.
Модель целесообразно рассматривать, когда необходимо увеличить длину доступной монтажной поверхности по сравнению с КСРВ-Н231815 или КСРВ-Н232315, сохранив глубину корпуса 150 мм.
При подборе комплектации необходимо учитывать количество и сечение проводников, тип клеммных зажимов, число кабельных вводов и стороны их расположения. Для этой модели особенно важно заранее распределить вводы между сторонами А и Б, поскольку их допустимое количество заметно различается.
Преимущества практического использования
Основное преимущество КСРВ-Н271815 — вытянутая монтажная панель 220×130 мм. Такая форма удобна для последовательной компоновки элементов и схем, в которых подключения располагаются преимущественно вдоль одной стороны.
Корпус сочетает длину 270 мм и глубину 150 мм при массе 3,83 кг. По сравнению с квадратной КСРВ-Н232315 модель дает большую протяженность монтажной поверхности, но занимает меньшую ширину — 180 мм вместо 230 мм.
Еще одна особенность — повышенная вместимость длинной стороны по кабельным вводам. Для кодов 01–5 сторона А позволяет разместить больше вводов, чем сторона Б, что удобно при одностороннем или преимущественно направленном подводе кабелей.
Следующим типоразмером в каталоге является КСРВ-Н303012 с квадратным корпусом 300×300×120 мм и массой 4,60 кг. Он уже ориентирован на увеличение площади основания при меньшей глубине корпуса.
Купить Взрывозащищенная клеммная коробка КСРВ-Н271815 из нержавеющей стали
КСРВ-Н271815 можно заказать в НПО «Легион» с комплектацией под конкретную электрическую схему. Для подбора необходимо указать количество и сечение проводников, ток и напряжение, тип и количество клеммных зажимов, количество и тип кабельных вводов, стороны их расположения, а также необходимые дополнительные исполнения.
При формировании заказа особенно важно определить направление подвода кабелей: возможности стороны А и стороны Б для КСРВ-Н271815 различаются. Комплектацию следует подбирать как единую систему с учетом корпуса, клеммных соединений и вводов.
