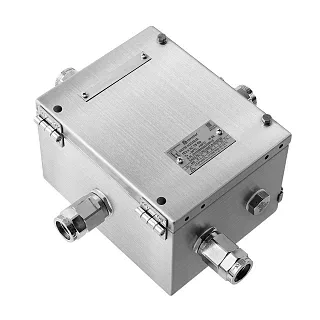

Взрывозащищенная клеммная коробка КСРВ-Н606025 из нержавеющей стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
КСРВ-Н606025 — крупный квадратный типоразмер серии КСРВ-Н с внешними размерами 600×600×250 мм. В сравнении с КСРВ-Н534315 модель существенно увеличена не только по длине и ширине, но и по глубине: 250 мм вместо 150 мм. Такая геометрия дает больше внутреннего пространства для многорядной клеммной сборки и организации большого количества кабельных подключений.
Монтажная панель размером 540×540 мм имеет монтажные размеры 530×530 мм. Квадратная форма позволяет распределять элементы по двум направлениям без привязки к вытянутой стороне корпуса. Для установки предусмотрены два варианта крепежных размеров — 570×627 и 627×570 мм.
Максимально допустимое количество клемм AVK
Количество указано без учета установки кабельных вводов. Значения в скобках соответствуют максимальному количеству клемм в одном ряду.
| Номинальное сечение, мм² | Максимальное количество | Максимальное количество в одном ряду |
|---|---|---|
| 2,5 | 412 | 102 |
| 4 | 344 | 85 |
| 6 | 264 | 66 |
| 10 | 212 | 52 |
| 16 | 176 | 43 |
| 35 | 132 | 32 |
| 50 | 78 | 28 |
| 70 | 50 | 25 |
| 120/150 | 16 | — |
| 240 | 14 | — |
Для КСРВ-Н606025 каталог приводит значения по всему представленному диапазону сечений. Максимальная вместимость достигает 412 клемм для 2,5 мм², 344 — для 4 мм² и 264 — для 6 мм². Для наиболее крупных позиций 120/150 и 240 мм² предусмотрено соответственно 16 и 14 клемм.
При смешанной комплектации значения для разных сечений нельзя складывать. Фактическая возможность размещения определяется по совместной компоновке всех выбранных клемм и кабельных вводов.
Максимально допустимое количество кабельных вводов
Значения приведены для сторон А и Б в формате G/M.
| Код размера кабельного ввода | Сторона А, G/M | Сторона Б, G/M |
|---|---|---|
| 01 | 84/84 | 83/83 |
| 1 | 81/81 | 82/82 |
| 2 | 60/60 | 61/61 |
| 3 | 40/40 | 40/40 |
| 4 | 26/26 | 26/26 |
| 5 | 21/21 | 20/20 |
| 6 | 12/12 | 14/14 |
| 7 | 10/10 | 10/10 |
Несмотря на квадратную форму корпуса, для отдельных кодов каталог устанавливает разные значения по сторонам А и Б. Например, для кода 01 указано 84/84 и 83/83, для кода 1 — 81/81 и 82/82, а для кода 6 — 12/12 и 14/14. Эти значения необходимо использовать именно в приведенном виде.
Технические характеристики
Применение
КСРВ-Н606025 предназначена для крупных клеммных компоновок с большим количеством проводников и кабельных подключений. Монтажная панель 540×540 мм позволяет формировать несколько рядов и функциональных групп, а глубина 250 мм обеспечивает больше пространства внутри корпуса по сравнению с типоразмерами серии глубиной 150 мм.
Модель следует подбирать по полной схеме соединений: количеству и сечению проводников, составу клеммных зажимов, числу вводов и их распределению по сторонам корпуса. Максимальные значения таблиц относятся к отдельным вариантам и не означают возможность одновременного использования всех предельных количеств.
Преимущества практического использования
Главное отличие КСРВ-Н606025 — большая квадратная монтажная площадь в сочетании с увеличенной глубиной 250 мм. Это первый в рассматриваемой последовательности типоразмер после КСРВ-Н534315, где глубина корпуса возрастает со 150 до 250 мм.
Модель имеет высокую вместимость как по клеммам, так и по кабельным вводам. Для клемм малого сечения допускаются сотни позиций, а для ввода кода 01 — до 84/84 на одной стороне. При этом квадратная панель позволяет распределять соединения по всей рабочей площади, а не только вдоль одной оси.
Следующий типоразмер серии — КСРВ-Н806030 размером 800×600×300 мм и массой 29,9 кг. Он увеличивает длину корпуса до 800 мм и глубину до 300 мм.
Купить Взрывозащищенная клеммная коробка КСРВ-Н606025 из нержавеющей стали
КСРВ-Н606025 можно заказать в НПО «Легион» с комплектацией под конкретную электрическую схему. Для подбора необходимо передать количество и сечение проводников, ток и напряжение, состав клеммных зажимов, количество и тип кабельных вводов, стороны их расположения и требуемые дополнительные исполнения.
Для корпуса такой вместимости особенно важно заранее определить полную компоновку: количество клемм в одном ряду, распределение групп соединений и кабельных вводов по сторонам должны рассматриваться совместно.
