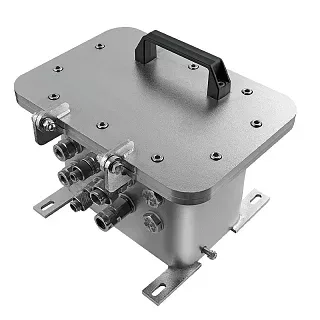

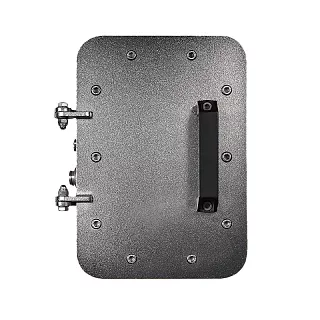

Взрывозащищенная клеммная коробка ЩОРВ-НТ765636 из нержавеющей стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка ЩОРВ-НТ765636 имеет внешние габариты 767×567×364,5 мм и внутреннее пространство 637×437×290 мм. Это крупный типоразмер серии, рассчитанный на размещение вместительных клеммных сборок с большим количеством электрических соединений.
Толщина стенки корпуса составляет 20 мм. Для установки предусмотрены крепежные скобы с межосевым расстоянием 600 мм по вертикали и 540 мм по горизонтали. Ширина крепежного отверстия в скобе — 16 мм.
Для размещения оборудования внутри корпуса предусмотрена монтажная панель Щ7252X.
Монтажная панель
| Материал | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Нержавеющая сталь | 597 × 397 | 2 | 3,8 |
| Алюминиевый сплав | 597 × 397 | 3 | 1,9 |
Оба исполнения монтажной панели имеют размеры 597×397 мм. Толщина панели из нержавеющей стали составляет 2 мм, из алюминиевого сплава — 3 мм. При обогреве корпуса применяется стандартная монтажная панель.
Количество клеммных зажимов
| Номинальное сечение провода, мм² | Максимальное количество клеммных зажимов |
|---|---|
| 1 | 950 |
| 1,5 | 950 |
| 2,5 | 505 |
| 4 | 450 |
| 6 | 325 |
| 10 | 265 |
| 16 | 184 |
| 25–35 | 128 |
| 50 | 72 |
| 70 | 34 |
| 95 | 30 |
| 120 | 18 |
| 150 | 18 |
| 185–240 | 15 |
При сечении проводников 2,5 мм² в ЩОРВ-НТ765636 может быть установлено до 505 клеммных зажимов, при 10 мм² — до 265, при 16 мм² — до 184, при 50 мм² — до 72.
Технические характеристики
Применение
ЩОРВ-НТ765636 подходит для крупных клеммных сборок, которым требуется значительная площадь монтажной панели и увеличенная глубина внутреннего пространства. Внутренние габариты 637×437×290 мм позволяют распределять большое количество клеммных зажимов по широкой монтажной зоне.
Модель можно комплектовать под различные сечения проводников. Для сечения 4 мм² предусмотрено до 450 клеммных зажимов, для 6 мм² — до 325, для 25–35 мм² — до 128, для 185–240 мм² — до 15.
При подборе учитываем количество электрических соединений, сечение проводников, размеры монтажной панели, внутреннюю глубину корпуса и требуемую конфигурацию кабельных вводов.
Преимущества практического использования
Внутренние размеры 637×437×290 мм обеспечивают значительное пространство для размещения крупной клеммной сборки.
Монтажная панель размером 597×397 мм доступна в исполнении из нержавеющей стали и алюминиевого сплава.
Для модели приведена вместимость клеммных зажимов для проводников сечением от 1 до 240 мм². При сечении 1–1,5 мм² максимальное количество достигает 950 зажимов.
Крепежные размеры 600×540 мм и ширина отверстия 16 мм позволяют заранее учитывать точки установки корпуса при подготовке монтажной поверхности.
Следующий типоразмер — ЩОРВ-НТ906834 с внешними габаритами 900×680×347,5 мм и внутренними размерами 770×550×263 мм.
Купить Взрывозащищенная клеммная коробка ЩОРВ-НТ765636 из нержавеющей стали
Мы можем подобрать ЩОРВ-НТ765636 по количеству клеммных зажимов, сечению подключаемых проводников, материалу монтажной панели, конфигурации кабельных вводов и необходимым дополнительным исполнениям.
