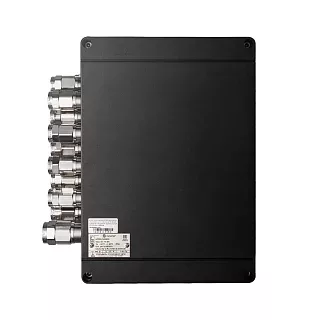

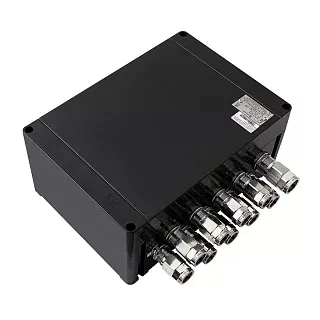

Взрывозащищенная клеммная коробка КСРВ-П723616
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
КСРВ-П723616 — крупноформатный типоразмер серии КСРВ-П длиной 720 мм и шириной 360 мм. По сравнению с КСРВ-П423019 длина корпуса увеличена с 420 до 720 мм, при этом глубина составляет 162 мм.
Модель рассчитана на размещение большого количества клеммных зажимов. Для КСРВ-П723616 в таблице приведены значения для всего диапазона позиций вплоть до 240 мм². Для большинства сечений дополнительно указано максимальное количество клемм, размещаемых в одном ряду.
Монтажная панель и монтажная планка
| Элемент | Значение |
|---|---|
| Монтажная панель | КП7236X |
| Монтажная планка | A0154–08 |
| Количество монтажных планок на коробку, шт. | 2 |
Для КСРВ-П723616 предусмотрены монтажная панель КП7236X и две монтажные планки A0154–08. В обозначении панели X является кодом материала: А — алюминий, Н — нержавеющая сталь.
Крепление при помощи монтажных пластин /ПЛАНКА
| Параметр | Значение |
|---|---|
| Размер D1, мм | 385 |
| Диаметр крепежных отверстий d1, мм | 9 |
| Размер E1, мм | 102 |
| Размер E2, мм | 104 |
Для КСРВ-П723616 в таблице варианта крепления при помощи монтажных пластин приведены все четыре значения: D1 — 385 мм, d1 — 9 мм, E1 — 102 мм и E2 — 104 мм.
Максимально допустимое количество клемм AVK
Количество указано без учета установки кабельных вводов. Значения в скобках — максимальное количество клемм в одном ряду.
| Номинальное сечение, мм² | Максимальное количество |
|---|---|
| 2,5 | 260 (130 в одном ряду) |
| 4 | 218 (109 в одном ряду) |
| 6 | 168 (84 в одном ряду) |
| 10 | 134 (67 в одном ряду) |
| 16 | 110 (55 в одном ряду) |
| 35 | 82 (41 в одном ряду) |
| 50 | 44 (36 в одном ряду) |
| 70 | 32 |
| 120/150 | 8 |
| 240 | 7 |
КСРВ-П723616 допускает до 260 клемм для позиции 2,5 мм², 218 — для 4 мм², 168 — для 6 мм² и 134 — для 10 мм². Для последующих позиций указано 110, 82, 44, 32, 8 и 7 клемм соответственно.
Максимально допустимое количество кабельных вводов
| Код размера кабельного ввода | Сторона А, G/M | Сторона Б, G/M |
|---|---|---|
| 01 | 48/48 | 30/30 |
| 1 | 39/39 | 27/27 |
| 2 | 24/24 | 16/16 |
| 3 | 18/18 | 12/12 |
| 4 | 11/11 | 7/7 |
| 5 | 6/6 | 4/4 |
| 6 | 5/5 | 3/3 |
| 7 | 4/4 | 3/3 |
| 8 | — | — |
Для КСРВ-П723616 приведены значения для кабельных вводов кодов 01–7. Максимальное количество предусмотрено для кода 01 — 48/48 по стороне А и 30/30 по стороне Б. Для кода 7 допускается 4/4 ввода по стороне А и 3/3 по стороне Б.
Технические характеристики
Применение
КСРВ-П723616 подходит для крупных соединительных и распределительных сборок с большим количеством клеммных соединений и кабельных подключений. Увеличенная длина корпуса позволяет формировать протяженные клеммные ряды и размещать несколько групп соединений внутри одной коробки.
При выборе необходимо учитывать количество и сечение проводников, фактический состав клеммной сборки, размеры кабельных вводов и стороны их размещения. Максимальные значения из отдельных строк таблиц относятся к соответствующим вариантам комплектации и не суммируются.
Преимущества практического использования
КСРВ-П723616 имеет существенно большую клеммную вместимость по сравнению с КСРВ-П423019. Для позиции 2,5 мм² допускается до 260 клемм против 164, для 4 мм² — 218 против 136, для 6 мм² — 168 против 104. Кроме того, для КСРВ-П723616 приведено допустимое количество для позиции 240 мм² — 7 клемм.
Корпус поддерживает кабельные вводы кодов 01–7. Для внутреннего монтажа предусмотрены панель КП7236X и две монтажные планки A0154–08.
Следующий типоразмер по каталогу — КСРВ-П723622 с внешними габаритами 720×360×221,5 мм и массой 13,5 кг.
Купить Взрывозащищенная клеммная коробка КСРВ-П723616
КСРВ-П723616 можно заказать в НПО «Легион» с комплектацией под конкретную электрическую схему. Для подбора необходимо указать количество и сечение проводников, ток и напряжение, тип и количество клеммных зажимов, количество и тип кабельных вводов, стороны их расположения, необходимость монтажной панели и монтажных планок, а также требуемые дополнительные исполнения.Похожие товары
