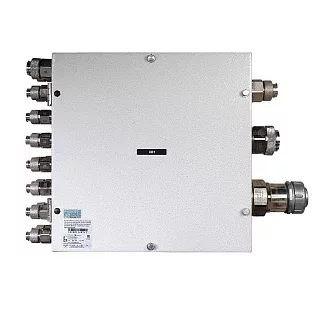

Взрывозащищенная клеммная коробка КСРВ-М232315
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
КСРВ-М232315 — квадратный типоразмер серии КСРВ-М с глубиной корпуса 150 мм. По сравнению с КСРВ-М231815 длина корпуса остается 230 мм, а ширина увеличивается со 180 до 230 мм. За счет этого модель имеет большую площадь для размещения клеммной сборки при одинаковой глубине.
Квадратная монтажная панель 180×180 мм подходит для компоновки нескольких рядов клемм и внутренних соединений.
Максимально допустимое количество клемм AVK
Количество указано без учета установки кабельных вводов. Значения в скобках — максимальное количество клемм в одном ряду.
| Номинальное сечение, мм² | Максимальное количество |
|---|---|
| 2,5 | 62 (32 в одном ряду) |
| 4 | 52 (27 в одном ряду) |
| 6 | 40 (21 в одном ряду) |
| 10 | 30 (16 в одном ряду) |
| 16 | 23 (13 в одном ряду) |
| 35 | 10 |
| 50 | 9 |
| 70 | 8 |
| 120/150 | — |
| 240 | — |
КСРВ-М232315 позволяет разместить до 62 клемм для позиции 2,5 мм², 52 — для 4 мм², 40 — для 6 мм² и 30 — для 10 мм². Для позиций 16, 35, 50 и 70 мм² предусмотрено соответственно 23, 10, 9 и 8 клемм.
Максимально допустимое количество кабельных вводов
| Код размера кабельного ввода | Сторона А, G/M | Сторона Б, G/M |
|---|---|---|
| 01 | 17/17 | 16/16 |
| 1 | 15/15 | 15/15 |
| 2 | 11/12 | 10/11 |
| 3 | 7/7 | 7/7 |
| 4 | 5/5 | 5/5 |
| 5 | 2/2 | 2/2 |
| 6 | 1/1 | 1/1 |
| 7 | 1/1 | 1/1 |
Для КСРВ-М232315 доступны кабельные вводы всех кодов 01–7. Для кода 2 значения для резьб G и M различаются: по стороне А — 11/12, по стороне Б — 10/11. Для кодов 6 и 7 допускается по 1/1 вводу на каждой стороне.
Технические характеристики
Применение
КСРВ-М232315 подходит для соединительных и распределительных схем, где требуется квадратный корпус глубиной 150 мм с возможностью размещения нескольких рядов клемм и кабельных вводов по разным сторонам.
При подборе учитываем количество и сечение проводников, число и тип клеммных зажимов, размеры кабельных вводов и стороны их установки. Максимальные значения в таблицах относятся к отдельным вариантам комплектации.
Преимущества практического использования
По сравнению с КСРВ-М231815 модель КСРВ-М232315 имеет большую ширину корпуса — 230 мм вместо 180 мм — и более высокую клеммную вместимость. Для позиции 2,5 мм² предусмотрено до 62 клемм против 44, для 4 мм² — 52 против 38, для 6 мм² — 40 против 28.
Для позиции 70 мм² допускается до 8 клемм вместо 5 у КСРВ-М231815. Кабельные вводы доступны во всем диапазоне кодов 01–7.
Следующий типоразмер — КСРВ-М271815 с внешними габаритами 270×180×150 мм. Значение массы для него в таблице не приведено.
Купить Взрывозащищенная клеммная коробка КСРВ-М232315
Мы можем комплектовать КСРВ-М232315 под конкретную электрическую схему. Для подбора укажите количество и сечение проводников, тип и количество клеммных зажимов, количество и тип кабельных вводов, стороны их расположения, необходимость монтажной панели и дополнительные исполнения.Похожие товары
