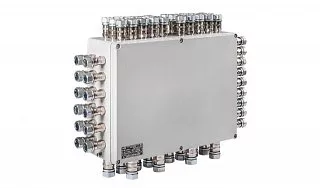

Взрывозащищенная клеммная коробка КНВ-У 30.60.08 из низкоуглеродистой стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка КНВ-У 30.60.08 из низкоуглеродистой стали предназначена для соединения, коммутации и распределения электрических цепей на промышленных объектах. Модель применяется в системах электроснабжения, автоматизации, контроля и управления технологическими процессами, где требуется использование оборудования во взрывозащищённом исполнении.
Коробка имеет удлинённый прямоугольный корпус габаритами 300 × 600 × 80 мм. Значительная монтажная площадь позволяет организовать размещение нескольких групп клеммного оборудования, а глубина 80 мм обеспечивает относительно небольшое выступание корпуса относительно монтажной поверхности.
Корпус и крышка изготовлены из низкоуглеродистой листовой стали. Металлические поверхности защищены структурным порошковым покрытием стандартного цвета RAL 7035, предназначенным для антикоррозионной защиты оборудования.
В стандартном исполнении предусмотрена монтажная пластина из оцинкованной листовой стали толщиной 2 мм. Она используется для установки клеммного оборудования, состав и расположение которого определяются электрической схемой, количеством подключаемых цепей и характеристиками проводников.
Особенность КНВ-У 30.60.08 — возможность организации протяжённой внутренней компоновки. Клеммные блоки могут располагаться последовательно с разделением соединений по функциональному назначению. При разработке схемы учитываются необходимое пространство для прокладки проводников, особенности подключения кабелей и доступность оборудования для обслуживания.
Конструкция предусматривает уплотнение корпуса для защиты внутренних соединений от проникновения пыли и влаги. В зависимости от выбранного исполнения и комплектации степень защиты оболочки составляет IP65 или IP66. Для выполнения защитных соединений предусмотрены элементы заземления.
Отверстия под кабельные вводы подготавливаются по согласованной схеме. Их количество, размеры и расположение определяются с учётом направления кабельных трасс, габаритов выбранных вводов и размещения внутреннего оборудования.
Для серии КНВ-У предусмотрены различные температурные исполнения с нижней границей −60 °C и верхней границей +40, +60 или +85 °C. Конкретная комплектация выбирается в соответствии с условиями эксплуатации и требуемой маркировкой взрывозащиты.
Технические характеристики
Применение
КНВ-У 30.60.08 используется для организации соединительных и распределительных узлов в системах контрольно-измерительных приборов и автоматики (КИПиА), производственной сигнализации, электроснабжения и автоматизированного управления технологическими процессами.
Модель подходит для объединения кабельных линий от нескольких групп промышленного оборудования. В одном корпусе можно предусмотреть размещение клеммных соединений датчиков, измерительных приборов и исполнительных механизмов с соблюдением требований к совместному размещению электрических цепей.
Удлинённая конструкция удобна для технологических установок с протяжёнными кабельными трассами. Она позволяет организовать последовательное расположение клеммных блоков и распределить электрические соединения по отдельным участкам или функциональным группам.
КНВ-У 30.60.08 может применяться на нефтегазовых, нефтехимических, химических, энергетических и других промышленных предприятиях. При выборе исполнения учитываются условия окружающей среды, параметры подключаемых электрических цепей и особенности размещения оборудования.
Допустимость установки коробки в конкретной взрывоопасной зоне определяется маркировкой взрывозащиты выбранного исполнения и характеристиками рабочей среды.
Преимущества практического использования
Удлинённый корпус размером 300 × 600 × 80 мм предоставляет значительную монтажную площадь для организации сложных коммутационных узлов. Такая конфигурация позволяет последовательно размещать группы клеммного оборудования, сохраняя относительно небольшую глубину конструкции.
Применение низкоуглеродистой стали обеспечивает механическую прочность корпуса. Структурное порошковое покрытие RAL 7035 защищает металлические поверхности от коррозии.
Монтажная пластина из оцинкованной стали толщиной 2 мм служит основанием для установки внутреннего оборудования. Для серии также предусмотрены альтернативные варианты монтажных пластин из алюминиевого сплава и изоляционного материала.
Возможность индивидуальной комплектации позволяет разработать внутреннюю компоновку с учётом количества электрических цепей, сечения проводников и назначения подключаемого оборудования. Увеличенная монтажная площадь предоставляет дополнительные возможности для разделения клеммных соединений на функциональные группы.
Прямоугольная конструкция позволяет предусмотреть различные варианты расположения кабельных вводов. Их размещение согласовывается с направлением кабельных трасс и внутренней компоновкой, чтобы обеспечить необходимое пространство для подключения проводников и технического обслуживания.
Степень защиты IP65 или IP66, различные температурные исполнения и варианты взрывозащиты позволяют подобрать оборудование в соответствии с условиями промышленной эксплуатации.
Для серии КНВ-У предусмотрены дополнительные варианты оснащения, включая сквозной болт заземления, антиконденсатное внутреннее покрытие, дренажный и вентиляционный клапаны. Возможность их применения определяется выбранным исполнением и требованиями конкретного объекта.
Купить Взрывозащищенная клеммная коробка КНВ-У 30.60.08 из низкоуглеродистой стали
У нас можно заказать взрывозащищенную клеммную коробку КНВ-У 30.60.08 из низкоуглеродистой стали для комплектации промышленных систем электроснабжения, автоматизации, контроля и управления технологическими процессами.
Для подбора оборудования необходимо предоставить электрическую схему, указать требуемую маркировку взрывозащиты, условия эксплуатации, количество и сечение проводников, тип клеммного оборудования, число кабельных подключений и характеристики используемых кабелей.
При согласовании заказа учитываются габариты корпуса 300 × 600 × 80 мм, необходимая внутренняя комплектация, расположение кабельных вводов, требования к степени защиты и температурному исполнению.
