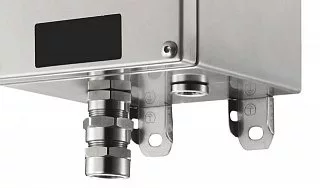

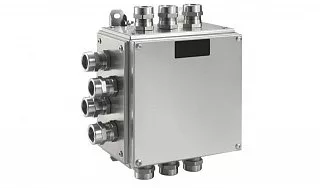

Взрывозащищенная клеммная коробка КНВ-Н 5242B из нержавеющей стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Максимальное количество отверстий B–D / A–C:
3/8″ — 37/29; 1/2″ — 37/29; 3/4″ — 20/16; 1″ — 16/14; 1 1/4″ — 9/7; 1 1/2″ — 9/7; M20 — 37/29; M25 — 37/29; M32 — 20/16; M40 — 16/14; M50 — 9/7; M63 — 9/7.
Максимальное количество клеммных терминалов:
1,5 мм² — 188; 2,5 — 136; 4 — 105; 6 — 82; 10 — 65; 16 — 52; 25 — 38; 35 — 29; 70 — 19; 95 — 12; 120 — 12; 150 — 7; 180 — 7; 240 — 7 шт.
Технические характеристики
Габаритные размеры (Ш × В × Г), мм
420 × 520 × 130
Монтажные размеры корпуса между точками крепления, мм
340 × 570
Общая установочная высота, мм
595
Толщина металла корпуса, мм
1,5
Диаметр крепёжных отверстий, мм
9
Размер монтажной пластины, мм
370 × 470
Монтажные расстояния на пластине, мм
340 × 440
Масса, кг
11,5
Похожие товары
Исполнение: глубокая коробка с фланцами
Материал корпуса: нержавеющая сталь AISI 316L
Габаритные размеры, мм: 180 × 235 × 150
Исполнение: глубокая коробка с фланцами
Материал корпуса: нержавеющая сталь AISI 316L
Габаритные размеры, мм: 235 × 235 × 150
Исполнение: глубокая коробка с фланцами
Материал корпуса: нержавеющая сталь AISI 316L
Габаритные размеры, мм: 235 × 345 × 150
Габаритные размеры, мм: 345 × 345 × 150
Внутренние размеры, мм: 294 × 294 × 133
Размер внутренней монтажной пластины, мм: 288 × 288
Габаритные размеры, мм: 415 × 415 × 150
Внутренние размеры корпуса, мм: 364 × 364 × 133
Размер внутренней монтажной пластины, мм: 358 × 358
Габаритные размеры, мм: 235 × 455 × 150
Внутренние размеры корпуса, мм: 184 × 404 × 133
Размер внутренней монтажной пластины, мм: 178 × 398
Габаритные размеры, мм: 345 × 455 × 150
Внутренние размеры корпуса, мм: 294 × 404 × 133
Размер внутренней монтажной пластины, мм: 288 × 398
Габаритные размеры, мм: 380 × 505 × 150
Внутренние размеры корпуса, мм: 322 × 446 × 133
Размер внутренней монтажной пластины, мм: 315 × 440
Габаритные размеры, мм: 415 × 515 × 150
Внутренние размеры корпуса, мм: 356 × 456 × 133
Размер внутренней монтажной пластины, мм: 350 × 450
Габаритные размеры, мм: 435 × 535 × 150
Внутренние размеры корпуса, мм: 376 × 476 × 133
Размер внутренней монтажной пластины, мм: 370 × 470
