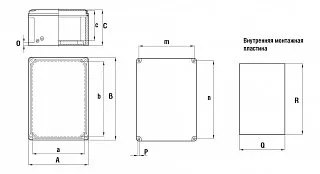

Взрывозащищенная клеммная коробка КНВ-А1656 из алюминиевого сплава
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка КНВ-А1656 из алюминиевого сплава предназначена для соединения и разветвления электрических цепей, а также организации распределённых кабельных подключений на промышленных объектах с требованиями к взрывозащите электрооборудования.
Отличительная особенность модели — удлинённый прямоугольный корпус. Такая конфигурация позволяет располагать клеммные блоки последовательно, формировать несколько групп электрических соединений и распределять кабельные вводы вдоль корпуса. Это особенно актуально для коммутационных узлов с большим количеством подключаемых линий.
Корпус и крышка изготовлены из коррозионностойкого алюминиевого сплава с защитным эпоксидным порошковым покрытием. Крышка крепится невыпадающими винтами из нержавеющей стали. Конструкция предусматривает подключение защитного заземления.
Внутренняя компоновка разрабатывается с учётом электрической схемы. Клеммные блоки размещаются на DIN-рейках, а их количество и расположение определяются числом подключений, сечением проводников и необходимыми монтажными расстояниями.
При выборе расположения кабельных вводов необходимо учитывать расстояния между отверстиями соответствующих типоразмеров. Приведённая таблица используется при подготовке схемы сверления корпуса.
Минимальное расстояние между отверстиями для сверления, мм:
| Размер резьбы | 3/8″ M16 | 1/2″ M20 | 3/4″ M25 | 1″ M32 | 1 1/4″ M40 | 1 1/2″ M50 | 2″ M63 | 2 1/2″ M75 | 3″ M80 |
|---|---|---|---|---|---|---|---|---|---|
| 3/8″ M16 | 33 | 35 | 38 | 42,5 | 45,5 | 49,5 | 56,5 | 62,5 | 71,5 |
| 1/2″ M20 | 35 | 37 | 40 | 44,5 | 47,5 | 51,5 | 58,5 | 64,5 | 73,5 |
| 3/4″ M25 | 38 | 40 | 43 | 47,5 | 50,5 | 54,5 | 61,5 | 67,5 | 76,5 |
| 1″ M32 | 42,5 | 44,5 | 47,5 | 52 | 55 | 59 | 66 | 72 | 81 |
| 1 1/4″ M40 | 45,5 | 47,5 | 50,5 | 55 | 58 | 62 | 69 | 75 | 84 |
| 1 1/2″ M50 | 49,5 | 51,5 | 54,5 | 59 | 62 | 66 | 73 | 79 | 88 |
| 2″ M63 | 56,5 | 58,5 | 61,5 | 66 | 69 | 73 | 80 | 86 | 95 |
| 2 1/2″ M75 | 62,5 | 64,5 | 67,5 | 72 | 75 | 79 | 86 | 92 | 101 |
| 3″ M80 | 71,5 | 73,5 | 76,5 | 81 | 84 | 88 | 95 | 101 | 110 |
Значения в таблице определяют минимальные расстояния между центрами отверстий соответствующих размеров резьбы. Например, между двумя отверстиями M16 необходимо предусмотреть не менее 33 мм, между M20 и M32 — не менее 44,5 мм, между M63 и M80 — не менее 95 мм, а между двумя отверстиями M80 — не менее 110 мм.
Таблица определяет требования к взаимному расположению отверстий, но не количество вводов, которое можно установить на корпусе. Окончательная схема сверления должна учитывать доступную площадь стенок, конструкцию кабельных вводов и расположение внутреннего оборудования.
Технические характеристики
Применение
КНВ-А1656 используется для создания протяжённых коммутационных узлов в системах промышленной автоматизации, контроля технологических процессов и управления оборудованием.
Модель подходит для объединения кабелей, поступающих от нескольких групп контрольно-измерительных приборов, датчиков и исполнительных механизмов. Внутренние соединения могут распределяться по функциональному назначению с учётом требований электрической схемы.
Удлинённая форма корпуса позволяет организовать подключение кабельных трасс, проходящих вдоль технологической установки. Это удобно при необходимости собрать соединения нескольких устройств в одном распределительном узле и обеспечить доступ к клеммам при монтаже и обслуживании.
Коробка может применяться на нефтегазовых, нефтехимических, химических и других промышленных объектах. Возможность установки в определённой взрывоопасной зоне зависит от маркировки взрывозащиты выбранного исполнения и характеристик окружающей среды.
При подборе КНВ-А1656 учитываются количество электрических цепей, сечение проводников, число подключаемых кабелей, требуемые клеммные блоки и условия размещения оборудования.
Преимущества практического использования
Основное конструктивное преимущество КНВ-А1656 — удлинённая форма корпуса, предоставляющая возможность распределять клеммные соединения и кабельные вводы по его длине. Это позволяет формировать отдельные монтажные группы в соответствии с назначением электрических цепей.
Коррозионностойкий алюминиевый сплав обеспечивает механическую прочность конструкции. Защитное эпоксидное порошковое покрытие создаёт дополнительный барьер между наружной поверхностью корпуса и окружающей средой.
Индивидуальная внутренняя компоновка позволяет подбирать количество DIN-реек, тип клеммных терминалов и расположение соединений под конкретную задачу. При разработке схемы учитываются необходимые расстояния между проводниками и возможность доступа к клеммам.
Продолговатый корпус предоставляет дополнительные возможности для распределения кабельных вводов. Их типоразмеры и расположение выбираются с учётом направления кабельных трасс, минимальных расстояний между отверстиями и геометрических ограничений конструкции.
Для серии КНВ-А предусмотрены различные исполнения по взрывозащите и варианты дополнительной комплектации. В зависимости от требований объекта подбираются соответствующие кабельные вводы, переходники и другие совместимые компоненты.
Возможность объединения нескольких групп электрических соединений в одном корпусе позволяет организовать коммутацию оборудования с учётом особенностей технологической установки и требований к дальнейшему обслуживанию.
Купить Взрывозащищенная клеммная коробка КНВ-А1656 из алюминиевого сплава
У нас можно заказать взрывозащищенную клеммную коробку КНВ-А1656 из алюминиевого сплава для комплектации промышленных систем электроснабжения, автоматизации, контроля и управления.
Для подбора исполнения необходимо предоставить сведения о требуемой маркировке взрывозащиты, количестве и сечении проводников, типе клеммных терминалов, числе подключаемых кабелей, размерах резьбы и предпочтительном расположении кабельных вводов.
При согласовании комплектации учитываются схема электрических соединений, условия эксплуатации, расположение внутреннего оборудования и возможность подготовки отверстий с соблюдением установленных минимальных расстояний.
